Tetrix XQ 350 puls AC/DC W COM 8P
EWM - Pulzní svařovací přístroj Tetrix XQ 350 puls AC/DC W COM 8P nejnovější generace
Cena a dostupnost na dotaz! V případě dotazu nás kontaktujte na tel. 728 262 393 nebo e-mailové adrese info@froweld.cz.
Konečné vybavení svařovacího zdroje se může lišit, zdroj lze sestavit přesně dle Vaší konfigurace.
Naše výhody:
- Nabízíme poradenství, prodej, servis (záruční / pozáruční)
- Záruční doba až 60 měsíců
- Po domluvě je možnost předvedení, vyzkoušení
- Při případné poruše je možnost zapůjčení náhradního zdroje
Popis:
- Pulzní invertorový svařovací přístroj WIG AC/DC včetně všech charakteristik a funkcí, nemodulární, nejnovější generace
- Šetří proud díky vysokému stupni účinnosti a funkci standby
- WIG AC/DC, WIG DC a WIG-Puls
- ActivArc® a SpotArc®
- MMA, MMA-Puls, MMA Cel, MMA Cel-Puls
- Osvědčené ovládání Comfort 3.0 se dvěma dobře odečitatelnými 7segmentovými displeji pro jednoduchý a rychlý výběr nejdůležitějších parametrů
- Chladicí ventilátor řízený dle teploty a otáček – nízké znečištění a menší hlučnost, protože ventilátor běží jen v případě potřeby
- Možnost připojení dálkového ovladače a funkčního hořáku
- Jednoduchá změna polarity svařování bez použití nástrojů
- Kontrola zemního zkratu (ochrana PE)
- Chráněno proti stříkající vodě IP23
- Systém krytů flexFit: Mnoho částí příslušenství a dostupné možnosti lze na svařovací přístroj upevnit pomocí běžných upevňovacích prvků do drážky
- Informační panel LED: Signalizuje aktuální provozní stav
- Volitelně lze propojit prostřednictvím LAN nebo brány WiFi se softwarem Xnet ewm
- Rozhraní počítače pro software PC300 XQ
- Velmi dobré chlazení hořáku a tím úspora nákladů na opotřebitelné díly hořáku díky vysokému chladicímu výkonu 1500 W, výkonnému rotačnímu čerpadlu a nádrži na chladicí prostředek o objemu 8 litrů
Základní konfigurace:
- Pulzní svařovací zdroj Tetrix XQ 350 puls TIG AC/DC včetně všech charakteristik a funkcí, demodulární
- Vodní chlazení
- Podvozek (kolečka) s držákem na jednu lahev
- Ovládací panel Comfort 3.0 AC/DC
- Připojení vedení svařovacího hořáku: Burndy, 8 pin
- Přívodní síťový kabel 5 m, 6 mm2
- Síťové napětí 380-400 V (nelze později změnit!)

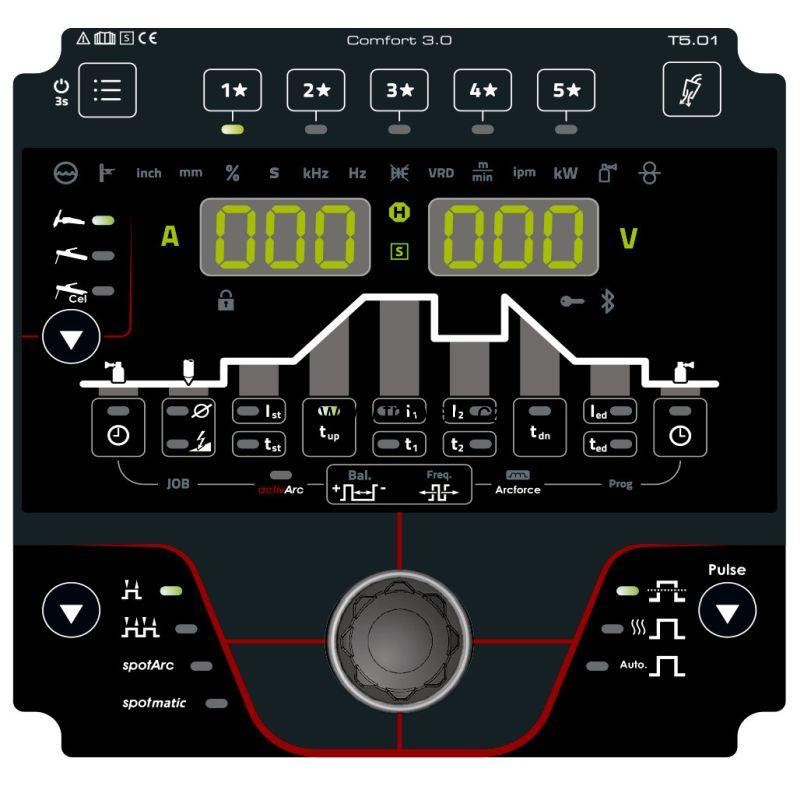

Přední vstupní panel OW Comfort 3.0 AC/Dc:
- Populární, chválené a jednoduše nepostradatelné
- Dva velké, dobře čitelné 7segmentové displeje
- Pět oblíbených tlačítek
- ClickWheel pro komfortní používání ve svářečských rukavicích
- Bezpečná obsluha tlačítky
- Všechny důležité funkce s přímým přístupem
- Stručný přehled všech parametrů
- K dispozici varianta AC a DC
Metoda svařování |
TIG DC TIG AC Ruční svařování obalenou elektrodou DC Ruční svařování obalenou elektrodou AC MMA Cel
|
Provozní režimy |
2-taktní 4-taktní SpotArc Spotmatic
|
Funkce AC |
AC balling (tvorba kalot) AC sinus AC lichoběžník AC čtverec Vyvážení AC Vyvážení AC amplitud AC frekvence: 30 Hz až 300 Hz Automatická frekvence AC Optimalizace komutace AC pro maximální stabilitu svařovacího oblouku
|
Možnosti zapálení |
HF Liftarc |
Druh pulzu |
Pulsování průměrné hodnoty (0,2 Hz – 20 kHz) vč. nastavení tvaru křivky (soft, middle, hard) Termické pulsování (časové pulsování) AC speciál
|
Funkce MMA |
Pulsování průměrné hodnoty Antistick Arcforce Hotstart
|
Funkce |
activArc Automatika dofuku plynu Nastavení odporu vodiče |
Funkce JOB |
Počet volně definovatelných zakázek 100 TIG, 8 MMA, 8 MMA Cel |
Technické údaje:
Rozsah nastavení svařovacího proudu |
3 A - 350 A |
Dovolené zatížení 40 °C |
350 A / 100 % |
Napětí naprázdno |
82 V |
Síťové napětí |
3 x 380 V - 400 V |
Tolerance |
-25 % až +20 % |
Síťová frekvence |
50 Hz / 60 Hz |
Doporučený výkon generátoru |
15.1 kVA |
Příkon Pi |
28 W |
Chladicí výkon při 1 l/min |
1500 W |
Tlak čerpadla |
3,5 baru |
Kapacita nádrže |
8 l |
Krytí |
IP23 |
Třída elektromagnetické kompatibility |
A |
Rozměry (d x š x v) |
1152 mm x 686 mm x 976 mm |
Hmotnost |
128,5 kg |
Normy |
IEC 60974-1, -2, -3, -10 CL.A |
Pozn.: Dodatečná úprava síťového napětí NENÍ možná! Síťové napětí lze z výroby nakonfigurovat na jiné provozní napětí! Kontaktujte prosím svého partnera EWM.
Návod k obsluze:
Tetrix XQ 350 puls AC/DC COM 8P
Volitelné komponenty/ příslušenství:
- Vodou chlazený svařovací hořák TIG Nastavení svařovacího proudu Pracovní cyklus DC-: 400 A / 100% (4M, 8M)
- Zemnicí kabel se svorkou 16 mm² - 50 mm² (170 A / 60 %, 16 mm²; 290 A / 60 %, 35 mm²; 350 A / 60 %, 50 mm²)
- Hadice pro ochranný plyn (Na obou stranách vybaveno plastovými maticemi k montáži bez použití nástrojů, druh plynu: Argon/H2/CO2 - ochranný plyn; 2m, 3m, 5m, 10m, GH 2x1/4'' 15m)
- Redukční ventil s manometrem (15l, 30l)
- Chladicí prostředek pro vodou chlazené svařovací přístroje a chladicí moduly
- Síťová zástrčka, instalace u výrobce (nelze dodatečně instalovat)
