MS400- Poloatomatická - 300/20 bar, 250 Nm3/h (inertní plyny)









                      MS400- Poloatomatická - 300/20 bar, 250 Nm3/h (inertní plyny)

                                        MS400- Poloatomatická - 300/20 bar, 250 Nm3/h (inertní plyny)














GCE ruční redukční stanice





















                      Číslo produktu:

                            0707-0100-0015






                        Výrobce:


                                    GCE - Autogen Chotěboř






                        Vyrobeno v zemi:


                                    CZ






                        Záruční doba:


                                    24 měsíců






                        Dostupnost:


                                    ihned






                        Cena:


                                    na dotaz






                        Katalogové číslo:


                                    0768114, 0768164, 0768191, 0768192, 0768193, 0768212






                        MS400:











                        Cena bez DPH                          :



      0,00 Kč (0,00 EUR)






                        Cena s DPH (21 %):





        0,00 Kč (0,00 EUR)












do košíku:





        ks




































Cena a dostupnost na dotaz. V případě jakéhokoliv dotazu nás kontaktujte na tel. 728 262 393 nebo e-mailu info@froweld.cz.


Popis:

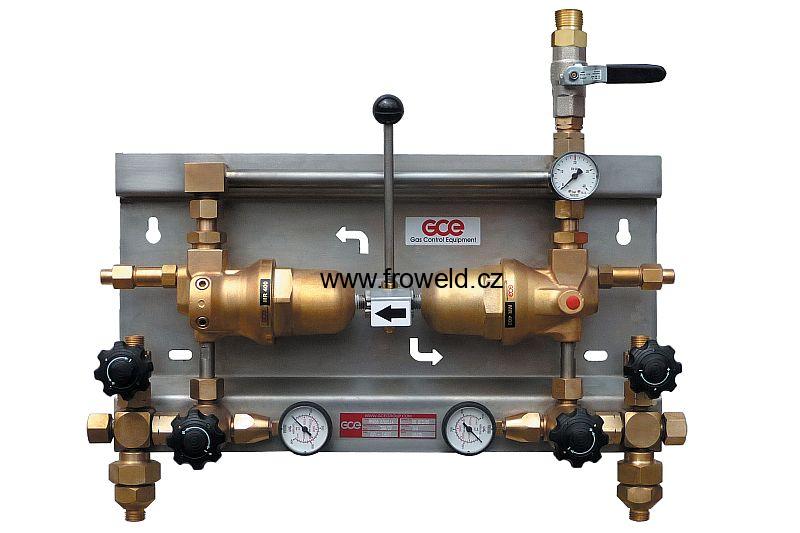

Poloautomatická redukční stanice určená pro aplikace s požadavkem na vysoký výkon. K dispozici jsou jak varianty pro kyslík a intertní plyny, tak pro hořlavé plyny - vodík, metan a jejich směsi. Redukční stanice zajišťuje stálou dodávku plynu. Využívá dva zdroje plynu, kdy jeden zdroj plynu je pracovní a druhý záložní.


Je vhodná pro dodávky plynu ze svazků tlakových lahví s maximálním vstupním tlakem do 300bar. Redukční stanice má na vstupu tzv. X-blok, který obsahuje zpětný ventil, filtr, čistící ventil a druhý vstup pro možné rozšíření pro více zdrojů plynu. Čisticí ventil je využíván pro odtlakování při odpojení vysokotlaké hadice od lahve nebo svazku lahví. Součástí stanice je i uzavírací ventil, redukční ventil s pojistným  ventilem a kulový ventil na výstupu z redukční stanice.


K dispozici jsou varianty redukčních stanic s kontaktními manometry. Možnost dokoupení signalizace (informuje o přepnutí z pracovní na rezervní stranu).


Všechny komponenty jsou přichyceny k nerezovému panelu.


Varianty MS400:








Obj. číslo
Popis




0768114
MS400
Plyn: O, D, N, CO2
Vstupní/ výstupní tlak: 300 bar/20 bar
Připojení vstup: W21,8×1/14“
Připojení výstup: G3/4", DN20




0768164
MS400 CG*
Plyn: O, D, N, CO2
Vstupní/ výstupní tlak: 300 bar/20 bar
Připojení vstup: W21,8×1/14“
Připojení výstup: G3/4", DN20




0768191
MS400 CG*
Plyn: O, D, N, CO2
Vstupní/ výstupní tlak: 300 bar/40 bar
Připojení vstup: W21,8×1/14“
Připojení výstup: G3/4", DN20




0768192
MS400
Plyn: O, D, N, CO2
Vstupní/ výstupní tlak: 300 bar/40 bar
Připojení vstup: W21,8×1/14“
Připojení výstup: G3/4", DN20




0768193
MS400
Plyn: vodík/ metan
Vstupní/ výstupní tlak: 300 bar/20 bar
Připojení vstup: W21,8×1/14“ LH
Připojení výstup: G3/4", DN20




0768212
MS400 CG*
Plyn: vodík/ metan
Vstupní/ výstupní tlak: 300 bar/20 bar
Připojení vstup: W21,8×1/14“ LH
Připojení výstup: G3/4", DN20






* CG = kontaktní manometr (contact gauge)


Technické údaje:







Oxy, Inert, CO2
Vodík




Redukční ventil
MR400/MR60
MR400




Maximální vstupní tlak
300 bar
300 bar




Maximální průtok
400 Nm3/h
450 Nm3/h




Nominální průtok
250 Nm3/h
270 Nm3/h




Teplotní rozsah
-20 °C až 60 °C
-20 °C až 60 °C




Konzole/ panel
Nerezová ocel
Nerezová ocel






Technické výkresy:




Poznámka:


Vyrobeno v ČR
