MM400-2 - 300/20 bar, 250 Nm3/h (kyslík/inertní plyny)









                      MM400-2 - 300/20 bar, 250 Nm3/h (kyslík/inertní plyny)

                                        MM400-2 - 300/20 bar, 250 Nm3/h (kyslík/inertní plyny)














GCE ruční redukční stanice





















                      Číslo produktu:

                            0707-0100-0013






                        Výrobce:


                                    GCE - Autogen Chotěboř






                        Vyrobeno v zemi:


                                    CZ






                        Záruční doba:


                                    24 měsíců






                        Dostupnost:


                                    ihned






                        Cena:


                                    na dotaz






                        Katalogové číslo:


                                    0768132, 0768146, 0768145, 0768133, 0768135






                        MM400-2 Oxy/Inert:











                        Cena bez DPH                          :



      0,00 Kč (0,00 EUR)






                        Cena s DPH (21 %):





        0,00 Kč (0,00 EUR)












do košíku:





        ks




































Cena a dostupnost na dotaz. V případě jakéhokoliv dotazu nás kontaktujte na tel. 728 262 393 nebo e-mailu info@froweld.cz.


Popis:

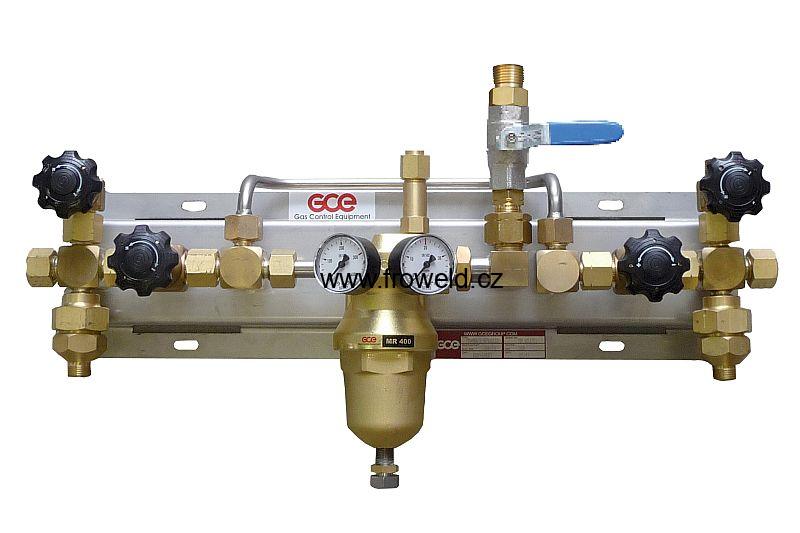

Dvoustranná redukční stanice s ruční přepínáním je určená pro aplikace s požadavkem na vysoký výkon. K dispozici jsou jak varianty pro kyslík a intertní plyny, tak pro hořlavé plyny. Je vhodná pro dodávky plynu ze svazků tlakových lahví s maximálním vstupním tlakem do 300bar. Redukční stanice má na vstupu tzv. X-blok, který obsahuje zpětný ventil, filtr, čistící ventil a druhý vstup pro možné rozšíření pro více zdrojů plynu. Čisticí ventil je využíván pro odtlakování při odpojení vysokotlaké hadice od lahve nebo svazku lahví. Součástí stanice je i uzavírací ventil, redukční ventil s pojistným  ventilem a kulový ventil na výstupu z redukční stanice.


MM400-1 redukční stanice pro acetylen je navržena a vyrobena dle ISO 14114.  Součástí stanice je rychlouzavírací zařízení a redukční ventil MR60, které jsou testovány a scháleny dle ISO 15615. Suchá předloha SIMAX 3 (EN 730-1, ISO 5175) zajišťuje maximální bezpečnost (zhášecí vložka-sintrovaný filtr, tepelný uzavírací ventil, zpětný ventil). Kulový ventil je namontován za suchou předlohou na výstupu z redukční stanice (nízkotlaká část).


K dispozici jsou varianty redukčních stanic s ohřívačem plynu.


Všechny komponenty jsou přichyceny k nerezovému panelu.


Varianty MM400-2 Oxy/Inert:






Obj. číslo
Popis




0768132
MM400-2
Plyn: O, D, N, CO2
Vstupní/ výstupní tlak: 300/20 bar
Připojení vstup: W21,8×1/14“
Připojení výstup: G3/4", DN20




0768146
MM400-2
Plyn: O, D, N, CO2
Vstupní/ výstupní tlak: 300/40 bar
Připojení vstup: W21,8×1/14“
Připojení výstup: G3/4", DN20




0768145
MM400-2 PH*
Plyn: O, D, N, CO2
Vstupní/ výstupní tlak: 300/20 bar
Připojení vstup: W21,8×1/14“
Připojení výstup: G3/4", DN20




0768133
MM400-2 PH*
Plyn: H/M
Vstupní/ výstupní tlak: 300/20 bar
Připojení vstup: W21,8×1/14“ LH
Připojení výstup: G3/4", DN20




0768135
MM400-2 PH*
Plyn:P
Vstupní/ výstupní tlak: 25/4 bar
Připojení vstup: W21,8×1/14“ LH
Připojení výstup: G3/4", DN20






* PH = vestavěný ohřívač plynu (preheater)


Technické údaje:







Oxy, Inert, CO2
Vodík
Propan




Redukční ventil
MR400/MR60
MR400
MR60




Maximální vstupní tlak
300 bar
300 bar
30 bar




Maximální průtok
400 Nm3/h
450 Nm3/h
50Nm3/h




Nominální průtok
250 Nm3/h
270 Nm3/h
35 Nm3/h




Teplotní rozsah
-20 °C až 60 °C
-20 °C až 60 °C
-20 °C až 60 °C




Konzole/ panel
Nerezová ocel
Nerezová ocel
Nerezová ocel






Technické výkresy:






Poznámka:


Vyrobeno v ČR
